扼流圈

　　扼流圈是一種用來減弱電路里高頻電流的低阻抗線圈。在電子設備和電器的電源供應、電力電子設備和高頻設備里都有扼流圈使用。為了提高其電感扼流圈通常有一軟磁材料制的鐵心。

造型

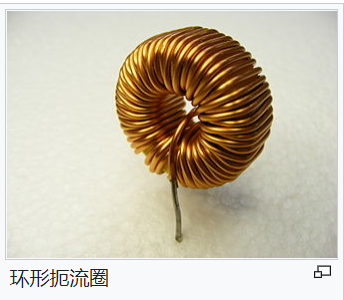

環芯扼流圈

　　環芯扼流圈有一個鐵素體或者粉制的環形核心。這個環狀核心也可以用晶體或者非晶金屬帶組成。這個環狀核心組成一個完整的磁路，因此它只有很小的彌散磁場。這提高電磁兼容性，由于磁場的損失很小，也提高耦合度。極度的環形扼流圈是環繞電線的鐵氧體磁珠。

棒芯扼流圈

　　棒芯扼流圈的磁路是開放的。但是它們能夠承受比較強的磁強度，假如它們只是裹一層電線的話，它們本身的電容比較小，因此它們適用于極高頻電路。在高頻電路里的棒芯扼流圈使用鐵氧體，在電源里使用電紙作為核心。

空芯扼流圈

　　在極高頻技術里人們使用空芯扼流圈。這樣的扼流圈的芯沒有鐵氧體，因此它沒有磁飽和，沒有渦電流和遲滯導致的損失。但是相對于鐵或者鐵氧體扼流圈它需要更多線圈來達到同樣的電感。這意味著它的電阻比較大。

鐵芯

　　大多數扼流圈有一鐵磁鐵芯，這樣的扼流圈比起空芯扼流圈來可以使用少得多的線圈來達到同樣的電感。但是假如電流太強的話鐵芯會飽和，這時的電感就要減小許多，電流也會變態。此外假如流過線圈的是交流電的話在鐵芯里會出現渦電流。為了降低渦電流，芯里的導電物質必須被互相之間隔絕，在變壓器里沿磁場方向鐵芯由多層相互隔絕的鐵板組成，或者鐵芯甚至由鐵磁粉組成。

　　鐵氧體材料不導電，但是擁有鐵磁性，因此鐵氧體芯扼流圈沒有渦電流損失，可以在極高頻電路里使用。在高電流下由于鐵氧體的飽和電感比其它材料低，因此它容易達到飽和。通過使用開放磁路的芯或者在芯里保留一道空縫可以防止它達到飽和。

抑制扼流圈

　　扼流圈的作用在于不影響或者很少影響直流和低頻電流，但是通過它們的高電感有效地壓抑高頻交流電。目的在于降低高頻輻射。由于所有在它們后面的電路的電流都要流過扼流圈，因此它們的電線一般比較粗，來降低電阻損失。

　　解除干擾用的扼流圈需要在盡量寬的頻帶上擁有高的阻抗。因此它們需要有高電感和同時低電容。這個要求往往不能通過一個造型達到，而許多組合多個不同性能的扼流圈。

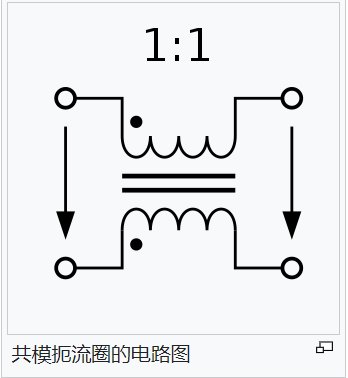

共模扼流圈

　　共模扼流圈有多個同樣的線圈，電流在這些線圈里反向流，因此在扼流圈的芯里磁場抵消。共模扼流圈常被用來壓抑干擾輻射，因為這樣的干擾電流在不同的線圈里反向。對于這樣的電流共模扼流圈的電感非常高。共模扼流圈常被放在開關電源和電源濾波器的入口和出口。

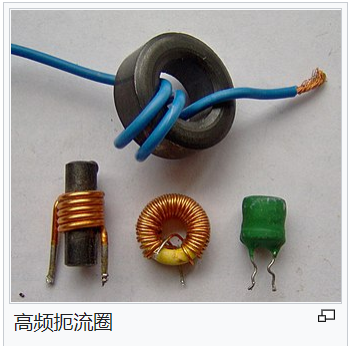

　　一種特別簡單的共模扼流圈是讓電線穿過鐵素體環芯，不過它們只有在極高頻時（甚高頻）才有壓抑干擾的作用。這種極小的共模扼流圈被用在I/O總線和開關電源的入口。這樣的扼流圈有各種各樣的形式，有織成的，有圓柱形的或者扁的，也有可以分開的鐵素體芯。

　　共模扼流圈不能壓抑摸干擾。在實踐中可以通過巧妙地排列共模扼流圈利用它們固有的電感來削弱摸干擾。

　　共模扼流圈經常由一塊、環狀的鐵素體芯、E狀或者D狀組成。電線繞在芯上。把每個線圈繞在多個腔上可以減少電容，把其共振頻率和效應頻率提高。

鎮流器

　　氣體放電管需要一個鎮流器，這個鎮流器一般包含一個扼流圈。通過它的虛電阻它可以有效地限制電流強度，通過一個起動電流的幫助它可以向熒光燈提供開啟時所需要的高電壓。

　　傳統鎮流器里的扼流圈由留一道氣縫的電工鋼板作為芯，電子鎮流器里的扼流圈使用鐵氧體芯。大的整流器使用線扼流圈來提高導通角和降低線路諧波。

存儲扼流圈

　　在低能開關電源里存儲扼流圈被用來存儲磁能。這樣的扼流圈的鐵氧體芯往往被一道氣縫中斷。為了穩固這個縫隙它往往被使用非導磁物質如紙、塑料或者樹脂填充。存儲在扼流圈里的能量幾乎完全集中在這道氣縫里，芯的作用僅僅在于引導磁場。縫的作用在于降低磁感應強度，它防止芯材料飽和，保證在強磁場中電感依然是線性的。存儲扼流圈的芯因此不是由被中斷的磁路組成，就是由燒結金屬或者非晶態的或者微晶體的金屬環組成。

　　燒結金屬一般使用鐵或者鐵合金的粉末。相對于實心的鐵芯它能夠存儲更多能量，有線性的效能，沒有強烈的飽和過渡。

電感阻抗

　　在高頻放大器如喇叭或者電臺的放大器里一般使用空芯扼流圈，因為鐵氧體在這種情況下無法使用。在低通濾波器里一般使用扼流圈和電容組合來分離不同的頻率。通過壓抑高頻部分扼流圈可以使得電流變化的梯度變平，把交流電整流后變得平滑。

飽和扼流圈

　　飽和扼流圈利用芯質磁飽和的現象：在晶閘管電路里在電流開始流的時候飽和扼流圈限制電流上升的速度，在電流上升到一定程度后由于飽和它幾乎完全喪失其電感。

傳感器扼流圈

　　傳感器可以通過直流電磁化來控制扼流圈的電感和虛阻抗。通過磁化飽和的電流強度可以被改變，由此可以通過直流電來控制交流電。
